Brancher ou changer un contrôle d’accès

Branchement du contrôle d’accès

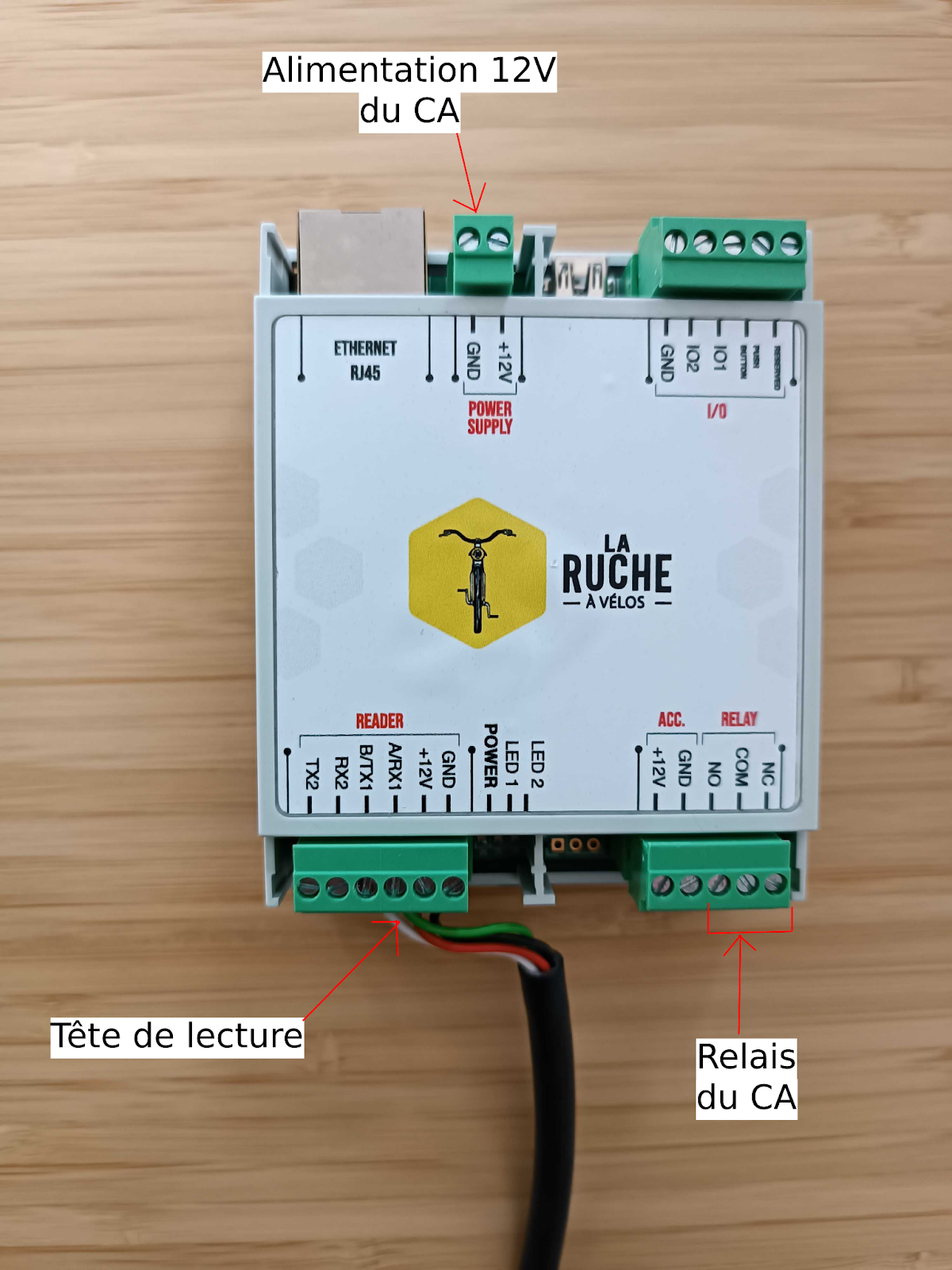

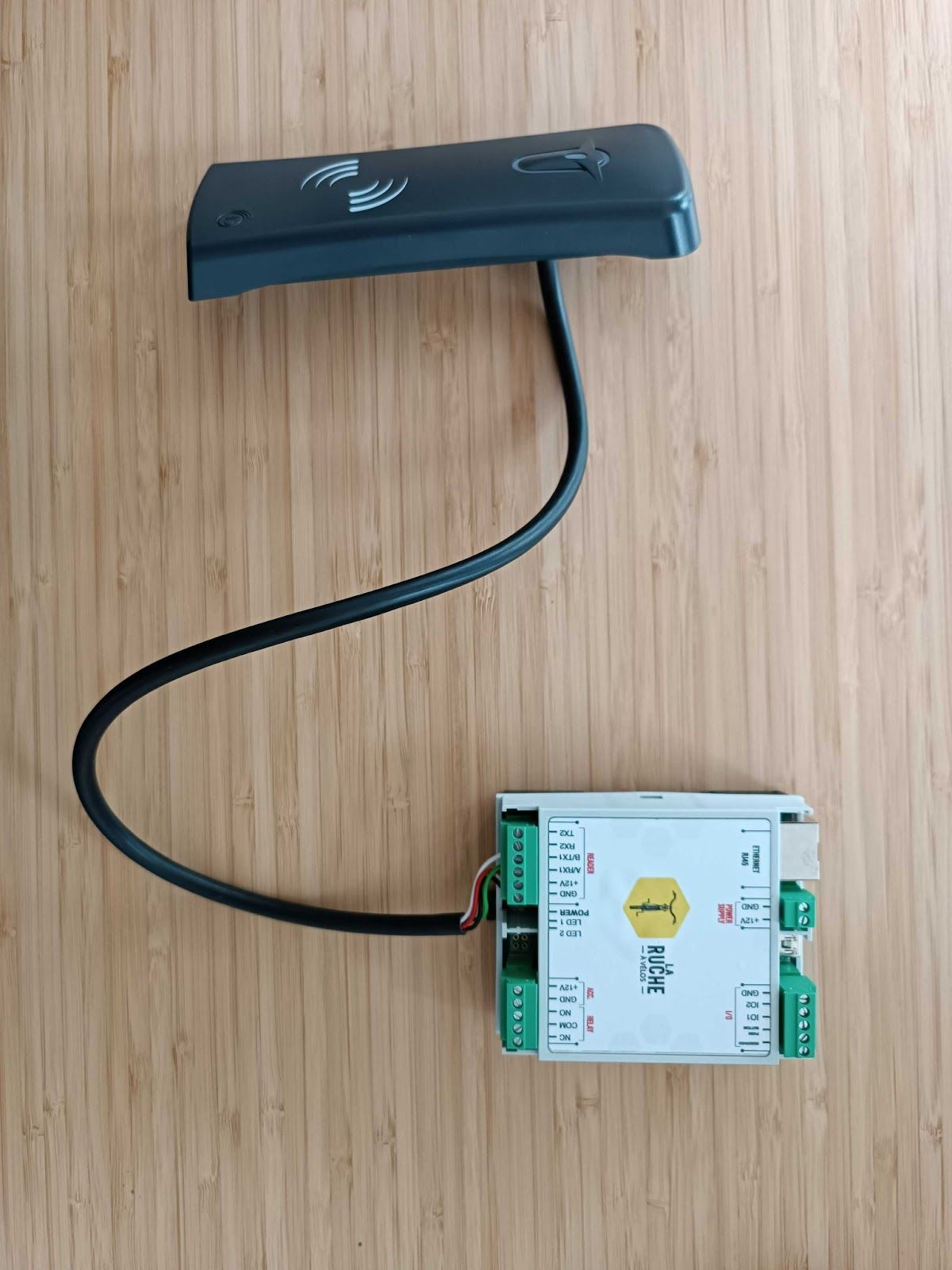

Présentation du matériel : (mettre une flèche avec “centrale d’accès” et “tête de lecture”.

Mise en place du matériel dans l’armoire électrique

• Installer dans l’armoire électrique les équipements suivants (dans l’idéal, il faut essayer de regrouper le matériel pour limiter les longueurs de câble) :
• Alimentation 12 V
• Modem 4G
• Contrôle d’accès
• Si possible, brancher dès le début le modem sur une prise avec l’antenne pour qu'il effectue la première recherche de réseau qui est un peu longue.

Brancher le matériel

• Brancher l’alimentation 12 V avec le 240 V (soit sur un disjoncteur libre, soit en parallèle sur le disjoncteur de l’alimentation déjà en place).

• Brancher le contrôle d’accès sur l’alimentation 12 V.

• Brancher le modem 4G en parallèle sur l’alimentation 12 V. Pour ce faire, il faut dénuder la prise fournie dans la boîte afin de récupérer l’adaptateur.

• Brancher le relais du contrôle d’accès selon un des cas suivants (en lieu et place du précédent contrôle d’accès si possible) :

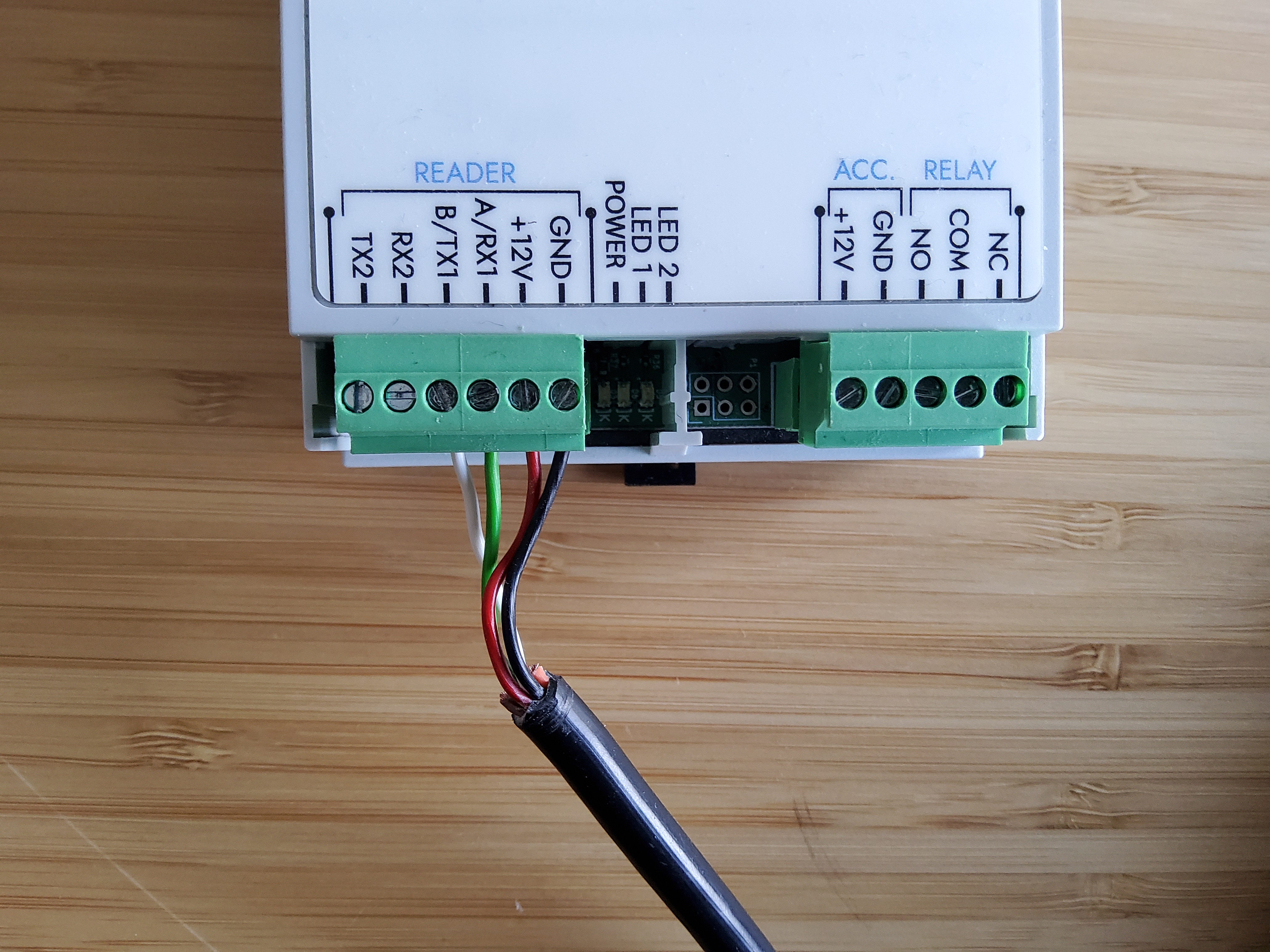

  • ventouse ou gâche à rupture : brancher le NC et le COM du contrôle d’accès.

  • gâche à émission : brancher le NO et le COM du contrôle d’accès.

  • s’il y a un relais temporisé : se relier dessus avec le NO et le COM du contrôle d’accès

• Brancher le modem 4G

• Passer l’antenne du modem hors de l’armoire électrique.

• Brancher l’antenne au modem et le modem au contrôle d'accès.

Installation de la tête de lecture

• Percer un trou dans la tôle au foret de 8 mm pour passer le câble de la tête de lecture dans l’armoire. Attention au placement de la tête de lecture qui doit être à 1,20 m du sol.
• Retirer la vis sous le contrôle d’accès pour retirer le capot.
• Fixer le contrôle d’accès sur la tôle avec 2 vis.
• Refermer le capot en le clipsant bien.

Remplacement d’un contrôle d’accès

Pour remplacer un contrôle d’accès défectueux, il faut absolument remplacer la centrale de gestion et la tête de lecture, car ils fonctionnent de paire.

Pour le remplacement du contrôle d’accès, il suffit de débrancher les borniers verts et les rebrancher sur le nouveau contrôle d’accès en lieu et place (mettre une flèche sur les borniers).
